電纜分支箱安裝方案

隨著城鎮建設步伐加快，10kV線路規劃走廊與城鎮規劃發展建設矛盾日益加劇。為適應社會發展需求，實現安全、穩定、可靠供電。

　　1、結構、特點和性能

　　全密閉、全防護、抗污穢、抗腐蝕，滿足戶外全天侯運行條件，能適應不同的工作環境。

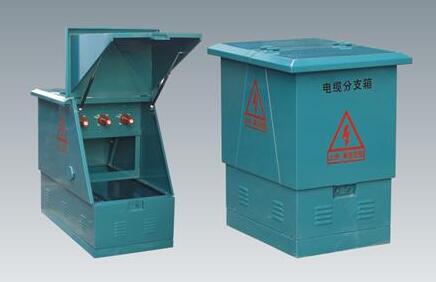

　　電纜分支箱屬于座地式箱體，體積小，占地面積也小，如有的占地面積為0.65m2，帶SF6開關的占地面積僅為1.45m2；外形美觀，對城鎮容貌不會造成破壞。

分支箱內導體連接件采用壓接方式，安裝便捷，進出線靈活，運用中最多可有6～8個分支進出線，可實現小區多路送電，為深入負荷中心、縮短供電半徑、降低線損提供了技術保障。同時電纜分支箱可配帶電源指示器、故障指示器、硅橡膠全絕緣的插入避雷器、機械程控鎖、接地開關等，確保運行維護管理的安全。

　　配合電纜網環網式供電，可配置SF6等環網型負荷開關，在不影響主網運行的條件下，滿足局部停電維修要求，實現區域停電檢修、縮小停電范圍。同時環網型電纜分支箱可實現環網供電，為今后的10kV線路網絡結構調整打下基礎。

　　2、電纜分支箱的安裝使用和注意事項

　　目前我國生產10kV戶外電纜分支箱的品種繁多，因此，10kV電纜分支箱的安裝施工就變得十分重要。電纜分支箱與電纜接頭安裝連接過程的操作方法是否正確，電纜頭安裝工藝是否熟悉，電纜分支箱內部組件與電纜接頭部件組合的先后次序，是否按照廠家配套提供安裝規范說明書進行操作等等，都將直接影響電纜分支箱的使用壽命和正常運行。

　　電纜分支箱在運行前，必須檢查各分支電纜的接地線是否與箱體的接地端子連接緊固。同時，箱體外殼必須與地網直接連接或有明顯的接地點。

　　電纜分支箱安裝完工后，必須按照有關規定的試驗標準和條件對電纜的組件一起進行試驗。

　　目前，電纜分支箱不僅在縣城而且在部分鄉鎮上得到了全面的推廣和使用，其良好的供電性能受到了社會和廣大用電客戶的一致好評。相信不久的將來，電纜分支箱將在更多的場合中使用，并逐步體現出其優越性。
