低壓配電柜設備安裝調試及維護

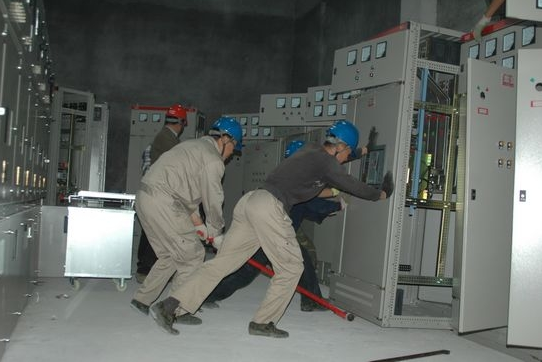

低壓配電柜設備安裝調試

低壓配電柜安裝完成后要進行試運行調試，調試分為機械調試和電氣調試兩部分。

㈠ 低壓配電柜--電氣元件調試

電氣元件調試主要內容有電氣操作試驗、聯鎖功能試驗、絕緣測試等。

電氣操作實驗是按照設計系統圖進行模擬試驗，就是模擬通電試驗，主要是試驗斷路器、接觸器、繼電器、空氣開關等電氣元件的分、合閘是否正常、各控制按鈕是否正確、指示燈是否正常、手動操作是否正常、保護動作是否靈敏，準確無誤。

㈡ 低壓配電柜--機械部件調試

機械部件調試主要是對手動操作部分和抽屜式功能的試驗，目的是檢驗操作機構是否靈活可靠，尤其是抽屜的連接檢查、斷開位置的可靠性尤為重要，其性能的優劣直接影響配電柜能否正常運行。

①抽屜應推拉靈活，無卡阻碰撞現象，動、靜觸頭中心線一致，接觸緊密，接地觸頭投入時比主觸頭先接觸，退出時比主觸頭后脫開。

②二次回路的切換接頭和機械聯鎖裝置的動作應靈活可靠。

低壓配電柜設備的維護

㈠ 低壓配電柜一級維護

①檢查母線及其下引線是否牢固。

②檢查二次回路接線是否牢固，熔斷器是否完好以及絕緣電阻的搖測。

③電容柜的檢查：斷開空氣開關不帶電容時對電容器控制器進行動作試驗，應先合的先斷，后合的后斷，對過壓保護，欠流保護、投切門限值進行調整。

④各指示燈應完好，對斷路器漏電開關，熱繼電器，是間及是繼電器，多功能表等進行檢查調整。

⑤檢查批示燈是否正常，控制器開關位置是否正常，運行應正常，手動調試機械連鎖部分合閘是否可靠。

⑥檢查各軟起動器、變頻器的緊固件是否可無松動。

㈡ 低壓配電柜二級維護

①檢查抽屜式開關推入或抽出是否靈活，其機械閉鎖可靠，接觸器觸頭是否良好。

②檢查斷路器內各刀口彈力是否正常，滅弧裝置是否完好。

③檢查各電纜頭接線螺母是否緊固。

④將受電柜和聯絡柜的主開關斷開后，用專用搖把搖出或搖出應靈活，各互感器等二次接線頭接觸良好緊固無松動，一、二次線路無霉變。
