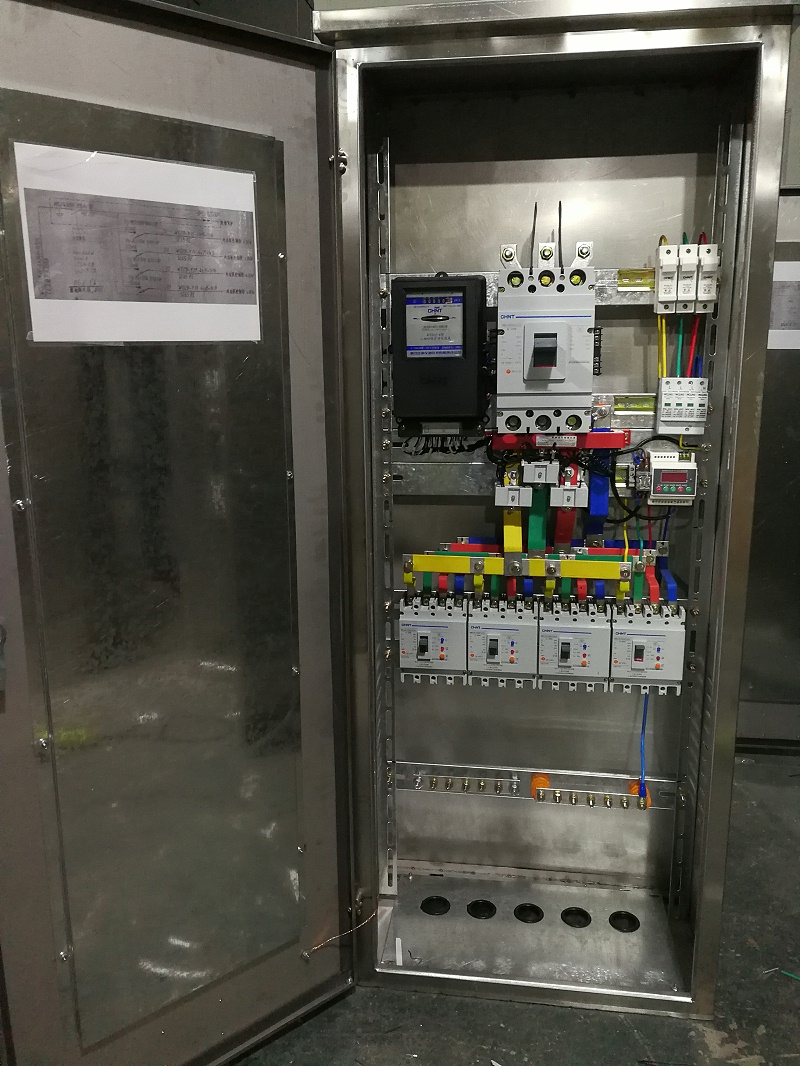

定制低壓配電柜【千亞電氣】

              定制低壓配電柜, 看主電路時，通常要從下往上看，即從用電設備開始，順著控制元件，一個一個往電源端看；看輔助電路時，則自上而下、從左向右看，即先看電源再看各個回路，分析各條回路中元件的工作情況及其對主電路的控制關系。通過看主電路，要搞清楚電氣負載是怎樣取得電源的，電源線都經過哪些元件到達負載和為什么要通過這些元件。通過看輔助電路，則應搞清楚輔助電路的回路構成、各元件之間的相互聯系和控制關系及其動作情況等。同時還要了解輔助電路和主電路之間的相互關系，進而了解和掌握整個電路的工作原理和來龍去脈。

              定制低壓配電柜,電路圖與屏背面接線圖和屏面布置圖對照看 屏背面接線圖和屏面布置圖與電路圖相互對照識讀，可以幫助弄清楚項目的具體位置和對接線圖的閱讀。屏背面接線圖和屏面布置圖是電氣工程安裝的主要依據和指導性文件，與電路圖對照閱讀，不僅有助于接線圖的閱讀，還能幫助理解接線圖和安裝圖中所表達的含義。

             定制低壓配電柜,看接線圖時，一般是根據端子標志、回路標號從電源端逐一查下去，有了電路圖的對照，就能絲毫不漏地將各回路查找出來，就能弄清線纜的走向和電路的連接方法，搞清每個回路在哪里，是怎樣通過各個元件構成閉合回路的。 閱讀二次回路圖的基本原則是由大到小、由淺變深。對于比較簡單的系統，讀圖步驟有四個：首先是讀說明，然后讀概略圖，接著讀展開接線圖，最后讀屏面布置圖和屏背面接線圖。
