電壓配電柜安裝電度表，由于電流比較大，不能使用直接式電度表，需要接互感器。

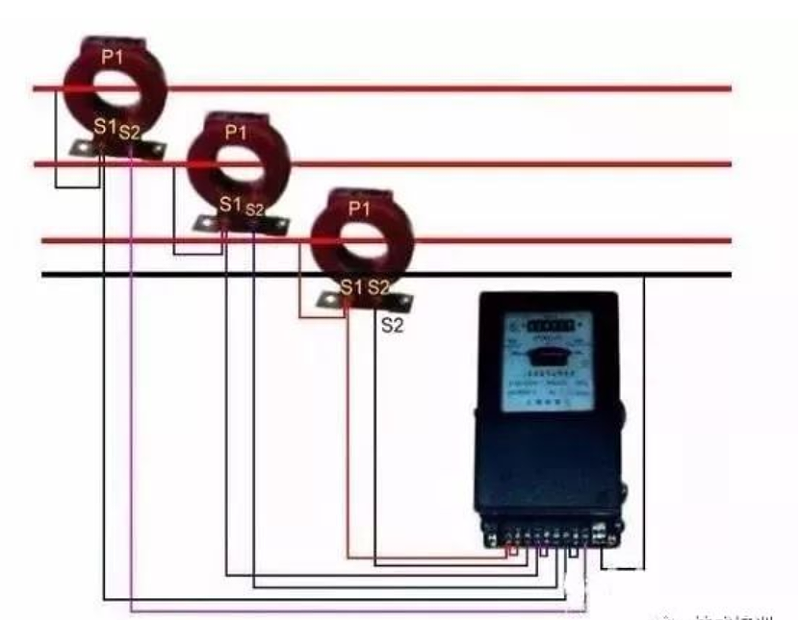

配電柜電度表 ,首先我們連接一下總體接線原理圖，總共需要接電流互感器3組6根線，電壓線3根，零線1根。如下圖所示

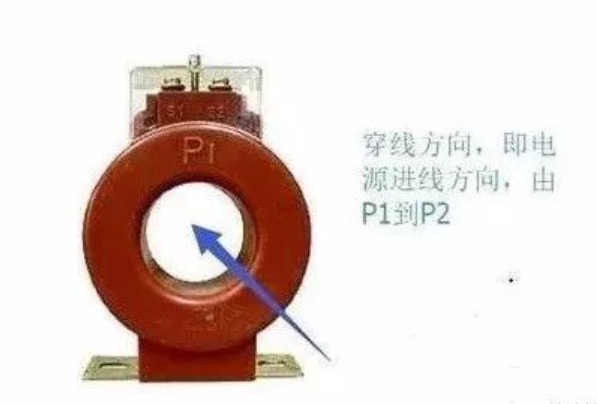

配電柜電度表,先將三個互感器穿在三根火線A相B相C相上，方向是沿著電流的進線方向，對應互感器從P1到P2穿過，如下圖所示，P1，P2互感器有標識。

配電柜電度表,接互感器的信號線S1，S2，用1.5mm的多芯銅線，將三個互感器上S1、S2端子引出，如下圖所示

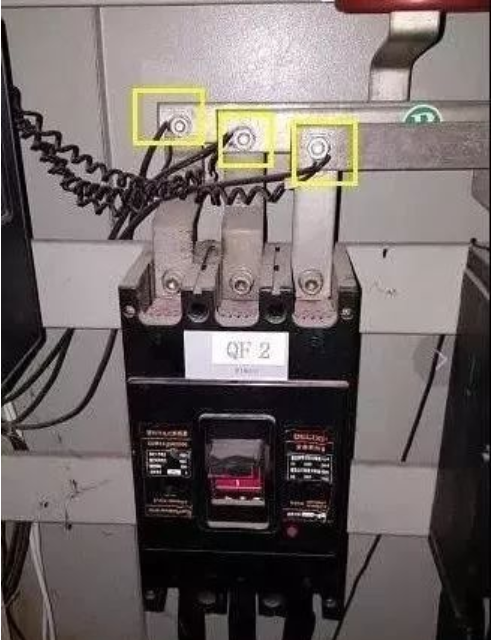

配電柜電度表,接電壓線，從ABCN相電源上并聯4根電壓取樣線，同樣使用1.5mm的多芯銅線，如下圖所示

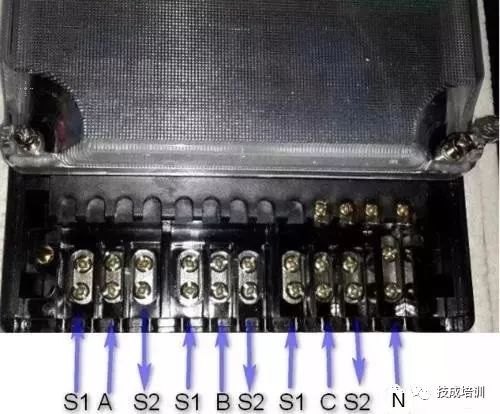

打開電表的接線端蓋，端蓋后面有接線圖可以參考，如下圖所示

穿A相的互感器的S1S2接線為S1--1 S2--3 A線電壓線接2

穿B相的互感器的S1S2接線為S1--4 S2--6 B線電壓線接5

穿C相的互感器的S1S2接線為S1--7 S2--9 C線電壓線接8

N線接10

如下圖所示
