布置低壓配電箱時的五個注意事項

返回列表 來源: 發布日期: 2019.09.05

低壓配電箱設備的布置要遵循安全、可靠、適用和經濟等原則,并應便于安裝、操作、搬運、檢修、試驗和監測, 布置配電設備時應采取必要的安全措施,如有危險電位的裸帶電體應加遮護或置于人的伸臂范圍之外。當采用遮護物和外罩有困難時,可采用阻擋物進行保護,布置時還有以下幾點要求:

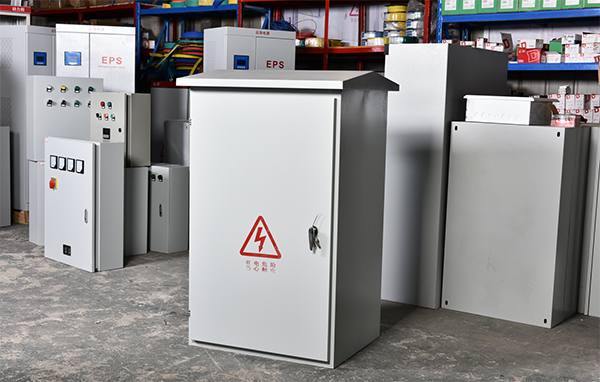

低壓配電箱

(1)變電所低壓配電室的配電設備布置,應符合國家標準《10kV及以下變電所設計規范》的規定。配電室的位置應靠近用電負荷中間。

(2)配電室內除本室需用的管道外,不應有其他的管道通過。室內管道上不應設置閥門和中間接頭;水、氣管道與散熱器的連接應采用焊接。配電屏的上方及電纜溝內不應敷設水、氣管道。

(3)落地式配電箱(柜)的底部宜抬高,室內宜高出地面50mm以上,室外應高出地面200mm以上,如圖1所示。底座周圍應采取封閉措施,并應能防止鼠、蛇類等小動物進入箱內。 樹上鳥教育電氣設計在線視頻教學課程

(4)同一配電室內并列的兩段母線,當任一段母線有一級負荷時,母線分段處應設防火隔斷措施。當高壓及低壓配電設備設在同一室內時,且兩者有一側柜頂有裸露的母線,兩者之間的凈距不應小于2m。

(5)成排布置的配電屏,其長度超過6m時,屏后的通道應設兩個出口,并宜布置在通道的兩端,當兩出口之間的距離超過15m時,應增加出口數量。成排布置的配電屏,其屏前和屏后的通道較小寬度應符合規定。
