照明配電箱安裝時應該注意哪些事項

返回列表 來源: 發布日期: 2021.09.03

  1.配電箱的安裝標高在1 8米至2 米之間,安裝要牢固,四周不能有間隙,有可靠的接地。

  2.整個配電箱不能有裸露的地方,它必須是封閉的。對于在配電箱外部安裝的電子元件,必須有可靠的保護。

  3.對于需要落地安裝的配電箱,應該安裝在距離地面50 100毫米的地方,而且要求配電箱前側 0 812 米的范圍內,沒有任何雜物,否則會妨礙電力的供給。

4.安裝人員在安裝的時候,必須保證配電箱內的各個元件、儀表以及線路等安裝牢固,整齊排列,要便于保養和維護。安裝完成之后,要將箱內的雜物和灰塵及時清除掉。

  5.配電箱的門板應該設有檢查透明窗。

  6.空氣開關的安裝架應該光潔、沒有阻礙,并且要有足夠的空間。

  7.箱體內的接線匯流排應該分別設立零線、保護接地線、相線,它們都要完好無損并有良好絕緣。箱內的接線必須整齊、規則,端子螺絲必須緊固。

  8.進配電箱的電管必須用鎖緊螺帽固定住。

  9.如果配電箱需要開孔,那么孔的邊緣應該光潔、平滑。

 10.各個回路的進線必須足夠長,而且不能有接頭。

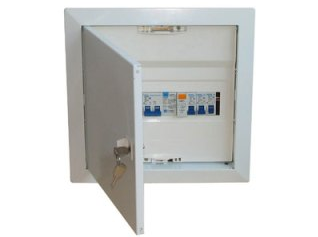

微信截圖_20210903102921


 11.配電箱應該安裝在通風、干燥的部位,不能有妨礙物。

 12.配電箱埋入墻體應該水平、垂直,邊緣要留有5 6毫米的縫隙。

 13.安裝配電盤所需要的木磚以及鐵件等都需要事先埋好,明裝的配電箱應該用金屬膨脹螺栓固定。

 14.鐵質的配電箱需要先刷一遍防銹漆,再刷一遍灰油漆,事先埋好的各種鐵件也都需要刷防銹漆,并做好明顯可靠的接地。導線引出面板時,面板的線孔應該光滑、沒有毛刺,金屬面板應該裝設金屬保護套。

 15.配電箱上的配線應該整齊地排列,并綁扎成束,活動的部位都需要固定?。?/span>

盤面引出和引進的導線應該留下一些,便于檢修。

 16.鐵制盤面和裝有器具的門以及電器的金屬外殼應該有明顯可靠的PE 保護地線(這種線為編織的軟裸銅線 ),但是 PE保護地線不允許利用箱體或是盒體串接。

 17.配電箱盤面上安裝的各種刀閘以及自動開關等,當處于短路狀態時,刀片的可動部分不應該帶電,當然特殊情況除外。

 18.照明配電箱內的直流、交流或是不同電壓等級的電源,應該有明顯的標志。

 19.垂直安裝的刀閘以及熔斷器等電器的上端要接電源,下端接負荷。橫直安裝的則左側接電源,右側接負荷。

 20.配電箱上的電源指示燈的電源應該接到總開關的外側,并且還要單獨裝一個熔斷器。盤面閘具的位置應該和支路相對應,下面應該安裝卡片框,標清楚路別以及容量。
