怎么裝配電箱

返回列表 來源: 發布日期: 2021.09.20

1

水電工程是裝修中的一個重點,水電安裝對于今后的生活有著很重要的影響。配電箱是對家中電路的總控開關,配電箱的安裝關系到對于家中電路的日常控制。這里需要我們?cè)谘b修過程中格外注意。下面小編就帶著大家一起來了解一下家用配電箱安裝方法,以及配電箱線路圖。


  配電箱應符合以下要求:

  1、配電箱分屬外殼和塑料外殼兩種,有明裝式和暗裝式兩類,其箱體必須完好無缺。

  2、箱體內接線匯流排應分別設立零線、保護接地線、相線,且要完好無損,具良好絕緣。

  3、空氣開關的安裝座架應光潔無阻并有足夠的空間。

  4、配電箱門板應有檢查透明窗。

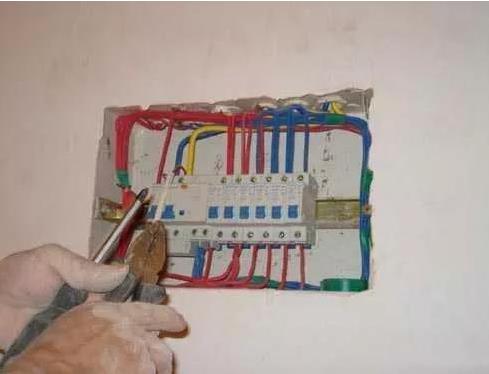

  家用配電箱安裝方法:

  1、明裝配電箱,配電箱安裝在墻上時,應采用開腳螺栓(脹管螺栓)固定,螺栓長度一般為埋入深度(75~150mm)、箱底板厚度、螺帽和墊圈的厚度之和,再加上5mm左右的“出頭余量”。對于較小的配電箱,也可在安裝處預埋好木磚(按配電箱或配電板四角安裝孔的位置埋設),然后用木螺釘在木磚處固定配電箱或配電板。

  2、暗裝配電箱,配電箱嵌入墻內安裝,在砌墻時預留孔洞應比配電箱的長和寬各大20mm左右,預留的深度為配電箱厚度加上洞內壁抹灰的厚度。在圬埋配電箱時,箱體與墻之間填以混凝土即可把箱體固定住。

  3、配電箱應安裝牢固,橫平豎直,垂直偏差不應大于3mm;暗裝時,配電箱四周應無空隙,其面板四周邊緣應緊貼墻面,箱體與建筑物、構筑物接觸部分應涂防腐漆。

  4、配電箱內裝設的螺旋式熔斷器,其電源線應接在中間觸點的端子上,負荷線應接在螺紋的端子上。這樣,在裝卸熔芯時不會觸電。瓷插式熔斷器應垂直安裝。

  5、配電箱內的交流、直流或不同電壓等級的電源,應具有明顯的標志。照明配電箱內,應分別設置零線(N線)和保護零線(PE線)匯流排,零線和保護零線應在匯流排上連接,不得絞接,應有編號。

  6、導線引出面板時,面板線孔應光滑無毛刺,金屬面板應裝設絕緣保護套。金屬殼配電箱外殼必須可靠接地(接零)。

  配電箱的安裝要點是:

  1、應安裝在干燥、通風部位,且無防礙物,方便使用。

  2、配電箱不宜安裝過高,一般安裝標高為1.8米,以便操作。

  3、進配電箱的電管必須用鎖緊螺帽固定。

  4、若配電箱需開孔,孔的邊緣須平滑、光潔。

  5、配電箱埋入墻體時應垂直、水平,邊緣留5—6毫米的縫隙。

  6、配電箱內的接線應規則、整齊,端子螺絲必須緊固。

  7、各回路進線必須有足夠長度,不得有接頭。

  8、安裝后標明各回路使用名稱。

  9、安裝完成后須清理配電箱內的殘留物。
