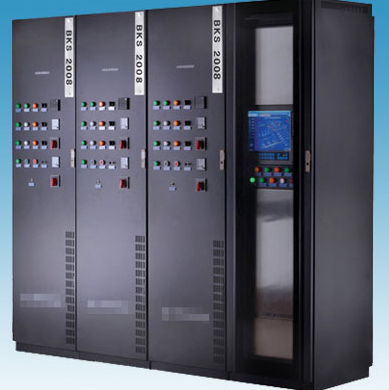

電氣控制柜布線有哪些注意事項

首先.  為了避免電源干擾，電氣控制柜中的電源線應遠離任何所有的電纜線，而且要再入口附近安裝濾波器，以保證外面供電系統是干擾進的到機柜中。

第二.  安裝的濾波器應盡可能的靠近電源輸入插座，在底下布線附近安裝進線和出線，到這兩種走線一定要分開，不可以走平行線，最好能相差180的角度。然后是濾波器輸出的電源線與輸入電源線要遠離開來，不可以讓他們有就會靠在一起，避免干擾又重新出現在電源線上。

第三.電氣控制柜的重要部件應采用低通濾波器，像中心數控系統的交流電源，以此減少電源干擾的高頻信號的可能性。如果是經濟、技術等方面都容許的話，中心模塊的數控控制系統內的電機驅動系統、

變頻器、計算機以及控制電路上的電源，可以分別采用不同合適的濾波器，這樣不僅能避免電源的干擾，還能避免各個模塊之間的干擾。

第三.  電氣控制柜內的強、弱電信號的走線一定不能靠的太近，更不能布置在一個線槽內。

以上就是電氣控制柜布線走向要注意的地方，平時嚴格注意并按規范來問題就不大。
